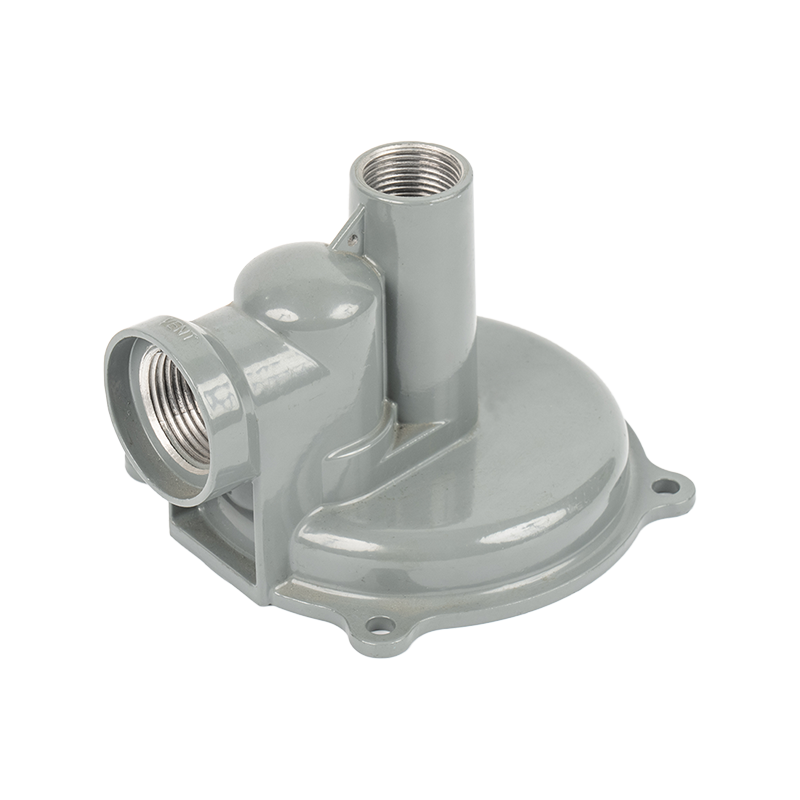

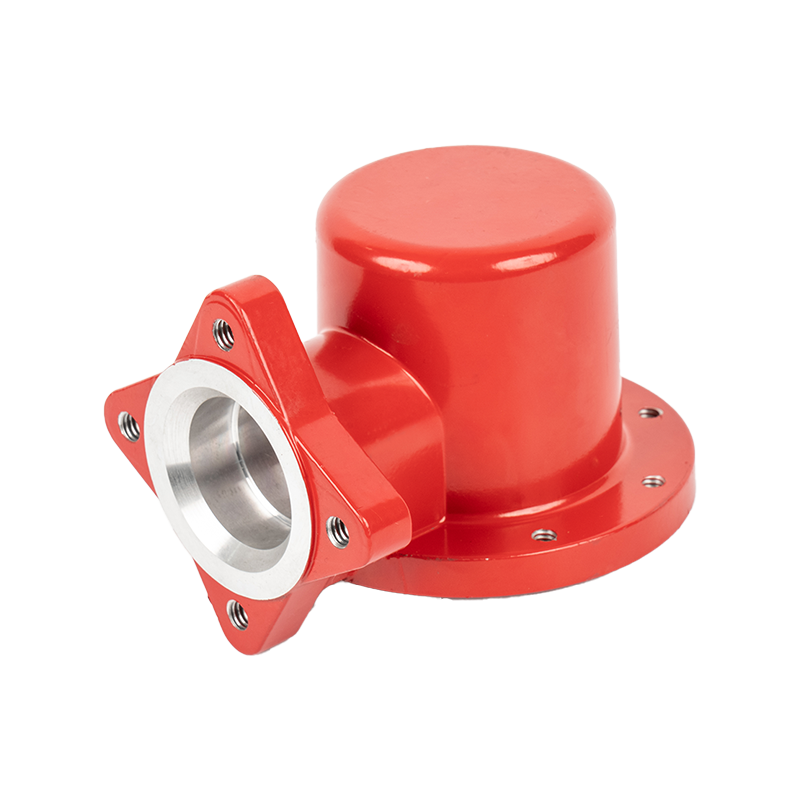

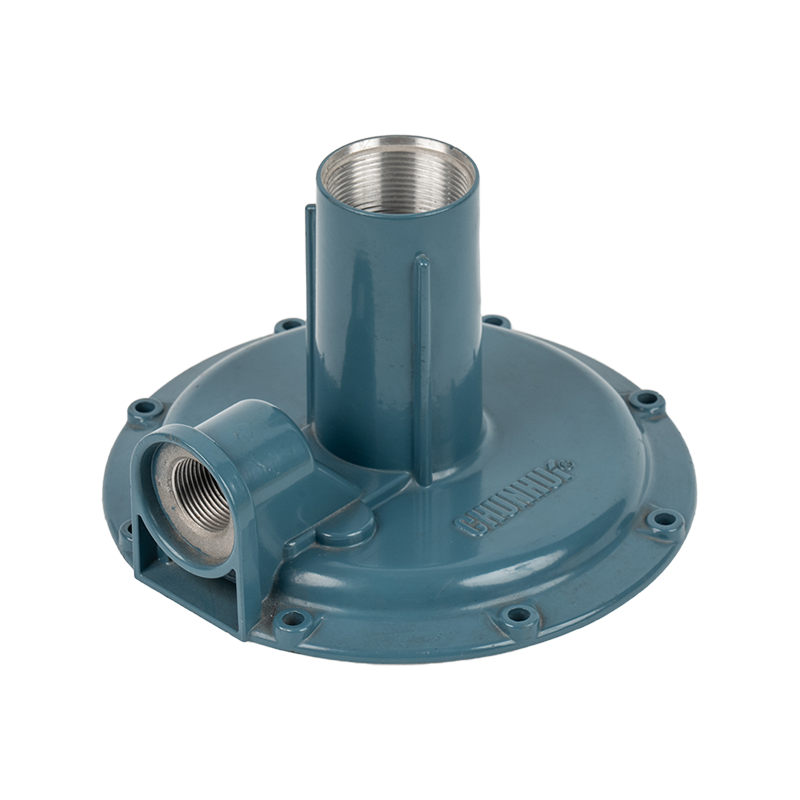

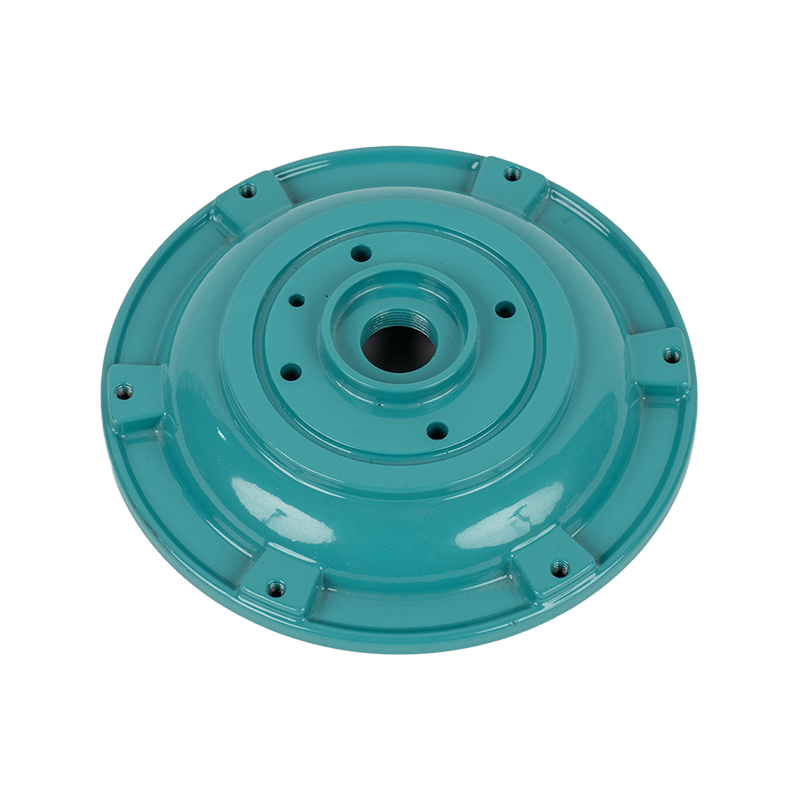

高強度アルミ減圧弁とは

A 高強度アルミ減圧弁（PRV） は、入口条件や流量要求の変動に関係なく、上流側の供給圧力を安定した所定の下流側作動圧力まで自動的に下げるように設計された精密流量制御デバイスです。従来の真鍮やステンレス鋼のバルブとは異なり、これらのバルブは航空宇宙グレードまたは工業グレードのアルミニウム合金から製造されており、機械的堅牢性と部品重量の大幅な軽量化を兼ね備えています。

中心的な動作原理は、バネ仕掛けのダイヤフラムまたはピストン アセンブリに依存しています。 Downstream pressure acts against the diaphragm;スプリングの設定値を超えると、メインバルブシートが比例して閉じ、平衡が回復するまで流れを制限します。この自己調整動作は完全に機械的であり、外部電源を必要としないため、遠隔地または安全性が重要な設置において本質的に信頼性が高くなります。

アルミニウム構造には、一連のやむを得ないトレードオフが伴います。この材料の密度は鋼鉄の約 3 分の 1 であるため、エンジニアは、圧力保持の完全性を犠牲にすることなく、重量に敏感なアセンブリ (ポータブル空気圧ツール、航空機地上支援装置、軽量灌漑マニホールド、バッテリー駆動の流体システム) に PRV を指定できます。

流体動力、プロセス、および HVAC 業界が、ますます要求の厳しい圧力および環境基準に準拠しながら、より厳しい重量予算を満たすコンポーネントを求めているため、アルミニウム製 PRV の市場は大幅に拡大しています。これらのバルブの冶金学的、機械的、および用途の寸法を理解することは、バルブを指定または管理するエンジニア、調達専門家、およびメンテナンス専門家にとって不可欠です。

合金 Selection and Metallurgical Considerations

すべてのアルミニウムが同じように作られているわけではありません。高強度アルミニウム PRV ボディは通常、3 つの合金ファミリーの 1 つから鋳造または機械加工され、それぞれが強度、機械加工性、耐食性の異なる組み合わせに合わせて最適化されています。

2000-Series (Copper-Bearing) Alloys

2024-T4 および 2024-T351 は、航空宇宙用ファスナーおよび構造用途の主力製品です。高い引張強度 (極限値 470 ～ 485 MPa) は銅の析出硬化によるものです。ただし、銅の含有により固有の耐食性が低下するため、湿気の多い環境や化学的に攻撃的な環境で使用される場合、2000 シリーズ PRV ボディには通常、陽極酸化コーティングまたはクロメート変換処理が施されます。

6000-Series (Magnesium-Silicon) Alloys

6061-T6 は、機械加工された PRV ハウジング用に最も広く指定されている合金です。約 310MPa の引張強度と優れた溶接性を備え、バランスの取れたプロファイルを提供します。中圧使用 (ほとんどの商用設計では最大 10 ～ 25 bar) に十分な強度があり、中性媒体中での自然な耐食性があり、バルブ シートの形状に必要な厳しいねじ公差に簡単に機械加工できます。 10 ～ 25 µm の陽極酸化処理により、表面硬度が向上し、摩耗保護が強化されます。

7000-Series (Zinc-Bearing) Alloys

7075-T651 一般的な鍛造アルミニウム合金の中で最高の強度 (極限 503MPa) を実現し、軟鋼の降伏強度に近づきます。 PRV メーカーは、入口圧力が 70 bar を超える場合、または衝撃や振動を受ける移動式油圧回路など、バルブが重大な機械的疲労負荷に耐える必要がある場合に 7075 を選択します。その代償として、高塩化物環境では破壊靱性が低くなり、応力腐食割れが起こりやすくなるため、慎重な表面保護と設計の見直しが必要になります。

シールと内部コンポーネントの材料は、アルミニウム ボディを補完するように選択する必要があります。ステンレス鋼スプリング (302 または 316 グレード)、PTFE コーティングまたはステンレス製ピストン ロッド、NBR、EPDM、または FKM エラストマー ダイヤフラムが標準的な組み合わせです。アルミニウム本体と鉄または銅合金の内部部品の間の電気的適合性は、必要に応じて陽極酸化処理、保護コーティング、または誘電体アイソレーターによって管理されます。

Key Performance Attributes

Design Features and Construction Types

高強度アルミニウム PRV には 2 つの主要な構造タイプがあり、それぞれが異なる圧力と流量の状況に適しています。

Direct-Acting (Spring-Over-Diaphragm) Design

直動式 PRV では、下流側の圧力がダイヤフラムの直下に作用し、その上の調整可能な圧縮バネに対抗します。出口圧力が低下すると、スプリングがメインオリフィスを開きます。圧力が上昇するとスプリングが圧縮されて閉じます。この設計は本質的にシンプルで、可動部品が少なく、コンパクトなエンベロープ、低コストですが、次のような特徴があります。 「垂れる」 : 流量が増加すると出口圧力はわずかに低下します。これは、より高い流速で力のバランスを維持するためにスプリングをさらに圧縮する必要があるためです。 5 ～ 15% のドループが一般的です。直動式アルミニウム PRV は、空圧ツール、使用時点の空気調整、および低流量計装ラインに最適です。

パイロット操作の設計

パイロット操作のアルミニウム製 PRV は、小型の直動パイロット バルブを使用して出口圧力を感知し、より大きなメイン ピストンまたはダイヤフラムを調整します。パイロット回路は制御信号を増幅し、ドループを 1% 未満に低減し、広い流量範囲にわたって安定した調整を可能にします。このアーキテクチャは、産業プロセス ライン、大流量空気圧システム、および設定値の精度が重要なアプリケーションに適しています。パイロットステージを追加すると、本体の長さとコストがわずかに増加しますが、調整精度は大幅に向上します。

寿命を延ばす表面処理

生のアルミニウムは、自然に薄い酸化膜で保護されていますが、バルブ用途での人工表面処理から大きな恩恵を受けます。

1. タイプ II 陽極酸化処理 (5 ～ 10 μm): 表面耐食性を向上させ、シーラントや潤滑剤に化学的に結合可能な表面を提供します。屋内の空気圧サービスに適しています。
2. タイプ III 硬質陽極酸化処理 (25 ～ 50 μm): 高速媒体による浸食やピストンの摺動接触による機械的摩耗に耐えるセラミック硬質表面 (400 ～ 600 HV) を生成します。油圧式およびハイサイクル空圧式 PRV に最適です。
3. クロメート化成皮膜（アロジン/アロクロム）： ガルバニック保護を追加し、塗装または粉体塗装された外面のプライマー接着層として機能します。航空宇宙および防衛用途で一般的。
4. PTFE含浸陽極酸化処理: 滑り面（ピストンボア、調整ねじ山）の摩擦を低減し、設定値の再現性を向上させ、耐用年数にわたる離脱力を低減します。
5. 無電解ニッケルめっき (ENP): アルミニウムの硬度が不十分なバルブシートおよびピストン摩耗面に適用されます。バルク合金の特性を損なうことなく、500 ～ 600 HV の表面を提供します。

産業用途

高強度アルミニウム PRV は重量対強度の点で優れているため、さまざまな分野での採用が推進されており、それぞれの分野で材料特性の異なる側面が活用されています。

航空宇宙と防衛

航空機の油圧および空気圧システムは、グラム単位が重要な厳しい重量予算の下で動作します。アルミニウム製 PRV は、キャビン加圧供給ライン、着陸装置アクチュエーター回路、および環境制御システム (ECS) ブリードエア ネットワークを制御します。 2024-T351 および 7075-T651 MIL-A-8625 Type III 陽極酸化仕様に準拠した表面を備えた合金が推奨されます。これらのアプリケーションの PRV は、飛行包絡線荷重下での設定値の安定性を確保するために、MIL-STD-810 に基づく振動および衝撃認定テストに合格する必要があります。

産業用空気圧およびファクトリーオートメーション

製造工場の圧縮空気システムは、ヘッダー圧力 (通常 8 ～ 10 bar) をツールまたはアクチュエータの作動圧力 (4 ～ 6 bar) に下げるために、すべての機械入口でアルミニウム PRV (多くの場合 6061-T6 ボディ) を使用します。軽量であるため、モジュラー FRL (フィルター、レギュレーター、ルブリケータ) アセンブリへの統合が簡素化され、アルミニウムの熱伝導率により、大流量の減圧イベント中に発生する熱の放散が促進され、集中的なデューティ サイクル中に一貫した設定値が維持されます。

ポータブルおよびモバイル機器

空気圧削岩機、ポータブル発電機、ダイビング機器、および車載流体システムはすべて、アルミニウム製 PRV の軽量化による恩恵を受けています。 6061 ベースの PRV の重量は 180 ～ 250 g ですが、同等のステンレス鋼バルブでは 500 g を超えます。これは、オペレータの疲労が安全性を考慮される手持ち式またはバックパック装着式の機器では大きな違いです。

灌漑と水の管理

ダイカスト A380 アルミニウム PRV は、地形の変化全体にわたって均一なエミッタ圧力を維持するために、農業用点滴およびマイクロスプレー灌漑システムで広く使用されています。アルミニウムは、炭酸カルシウムのスケール付着に対する耐性 (高炭酸塩給水における真鍮と比較して) と、ユニットあたりの競争力のあるコストにより、大容量の灌漑分配マニホールドに最適な材料となっています。通常、出口圧力はエミッタの最適化のために 1.5 ～ 2.5 bar の範囲に設定されます。

水素および代替燃料システム

水素燃料電池自動車、電解プラントのバランス・オブ・プラント回路、圧縮天然ガス (CNG) 供給ステーションなどの新たなクリーン エネルギー アプリケーションにより、水素ガス サービスと互換性のあるアルミニウム製 PRV の需要が生み出されています。水素脆化は高強度合金にとって懸念事項です。7000 シリーズ合金には慎重な熱処理と表面不動態化プロトコルが必要ですが、6061-T6 は 70 bar 未満の圧力で許容可能な耐性を示します。これは、業界全体で材料認定作業が活発に行われている分野です。

適切なアルミニウム PRV を選択する方法

PRV を正しく選択するには、システムおよびアプリケーションのパラメーターを体系的に評価する必要があります。エンジニアは、次の考慮事項を順番に検討する必要があります。

1. 入口と出口の圧力範囲を定義します。 最大入口圧力 (P1 max) と必要な出口設定値の範囲を確認します。バルブの定格入口圧力が安全マージンとして P1 max を少なくとも 10 ～ 20% 超えていることを確認してください。
2. 必要な流量係数 (Cv) を計算します。 ピークのシステム流量要求 (l/min または SCFM) を決定し、メーカーの Cv サイズ表を使用して適切な本体サイズを選択します。サイズが小さすぎると、圧力降下が大きくなり、不安定になります。サイズが大きすぎると、低流量時の調整精度が低下します。
3. 流体の互換性を指定します。 プロセス媒体が、選択した合金、シール エラストマー、およびスプリング材料と互換性があることを確認します。非標準メディアの材料互換性データシートを入手します。
4. 温度範囲を評価します: 組み合わせた流体および周囲温度の範囲に基づいて、エラストマーシール材料 (NBR、EPDM、FKM、FFKM) を選択します。硬質陽極酸化アルミニウムは 175 °C まで機械的特性を維持します。通常、エラストマーが制限成分となります。
5. 接続タイプとサイズを選択してください: 1/8 インチ～2 インチ (DN6 ～ DN50) の NPT、BSPP、またはメートルねじ接続が利用可能です。マニホールドマウントおよびプッシュインタイプは、モジュラー空気圧アセンブリに適しています。
6. 認証とコンプライアンスの要件を確認します。 アプリケーションには、CE マーキング (PED 2014/68/EU)、UL 認定、CSA 認証、または危険場所での使用に関する ATEX/IECEx 指令への準拠が必要な場合があります。
7. 環境および表面処理のニーズを評価します。 屋外、海洋、または洗い流される環境では、タイプ III 陽極酸化処理または追加の保護コーティングが必要です。該当する場合、防塵および湿気の侵入に対する保護として IP 保護クラス (IP65 以上) を指定します。

設置、メンテナンス、耐用年数

アルミニウム製 PRV は、定格耐用年数を延ばすために、単純だが一貫したメンテナンス手順が必要です。

インストールのベストプラクティス

メーカーが指定した向きでバルブを取り付けます (通常、流れ矢印は水平または垂直上向き)。入口供給が清潔で乾燥していることを確認してください。圧縮空気システムには、シート表面やダイアフラムの完全性を低下させる微粒子や水分の侵入を防ぐために、PRV の上流にフィルターセパレーターまたは凝集フィルターを組み込む必要があります。パイロット操作設計のパイロット回路における油圧ロックを避けるために、テフロン テープまたはネジ シーラント コンパウンドを NPT/BSPP ネジに控えめに塗布する必要があります。

定期点検間隔

クリーンな圧縮空気サービスでは、6061 アルミニウム PRV は通常 18 ～ 24 か月間メンテナンスフリーで動作します。汚染された環境、高湿度の環境、または化学物質が活発な環境では、四半期ごとに検査することが賢明です。検査ポイントには、出口圧力設定値の検証 (校正済みゲージを使用)、ダイアフラムまたはピストン シールの完全性 (流量ゼロでの圧力ドリフトを観察することによってチェック)、特にガルバニック カップルが存在する可能性があるねじ接続部での本体外部の腐食の目視検査が含まれます。

一般的な障害モードと修復

クリープ (設定値ドリフト): 通常は、バネ疲労またはエラストマーの圧縮永久歪みを示します。再調整します。ドリフトが設定値の ±5% を超えた場合は、スプリングまたはダイヤフラム アセンブリを交換してください。 チャタリング: バルブシートの急速な振動。流量要求に対して小さすぎるバルブ、過度の入口圧力スパイク、またはシート表面の汚れによって引き起こされます。シートを掃除してください。入口減衰を追加するか、より大きなバルブと交換することを検討してください。 内部漏れ（ウィーディング）： シートの磨耗またはダイヤフラムの損傷。メーカーの修理キットを使用してシーリングコンポーネントを交換してください。無電解ニッケルめっきを施したアルミニウムシートは通常、現場で修理可能です。裸のアルミニウムシートは、侵食が進行した場合、本体の交換が必要になる場合があります。
