下流側の圧力制御において、固定オリフィス リストリクタよりも減圧弁の方が優れている点は何ですか

比較すると、 減圧弁 下流圧力制御用の固定オリフィス絞り器と同様に、減圧バルブは、ほぼすべての産業、商業、住宅用途において明らかに優れた選択肢です。固定オリフィス リストリクターは、固定開口部を通る流れを制限する受動的装置です。設定された下流圧力を能動的に調整したり維持したりするものではありません。対照的に、減圧バルブは下流の圧力を継続的に感知し、入口圧力や流量要求の変動に関係なく、一貫した出口圧力を維持するためにその開度を調整します。この動作原理の根本的な違いは、精度、安全性、効率性、長期的なコストの面で目に見えるパフォーマンス上の利点につながります。

配水ネットワーク、HVAC 温水回路、消火ライン、空圧機器など、安定した下流圧力が重要なシステムでは、減圧弁は、固定オリフィス リストリクターでは到底太刀打ちできない信頼性の高い動的制御を実現します。

各デバイスの仕組み: 基本的な比較

各デバイスの動作原理を理解すると、パフォーマンスの結果がこれほど大きく異なる理由が明確になります。

固定オリフィスリストリクター

固定オリフィス リストリクターは、開口部の直径が定義された受動的コンポーネントです。流量の二乗に比例して圧力降下が発生します。オリフィスのサイズは固定されているため、下流側の圧力は上流側の圧力または需要の変化に応じて大幅に変化します。入口圧力が 20% 上昇すると、下流圧力も予想外に上昇します。システム変更に対するフィードバック メカニズム、調整、補償はありません。

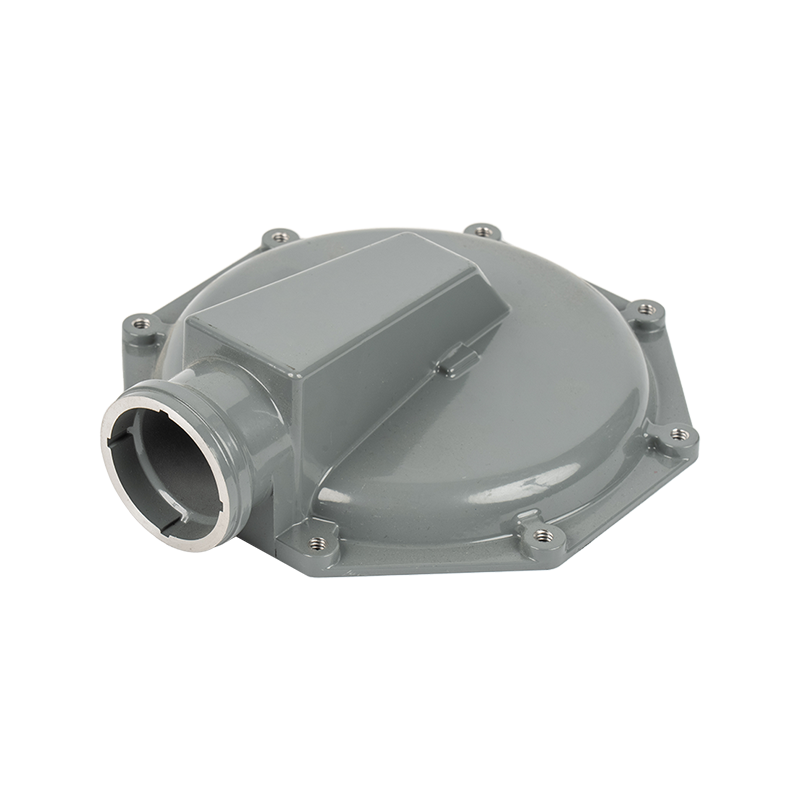

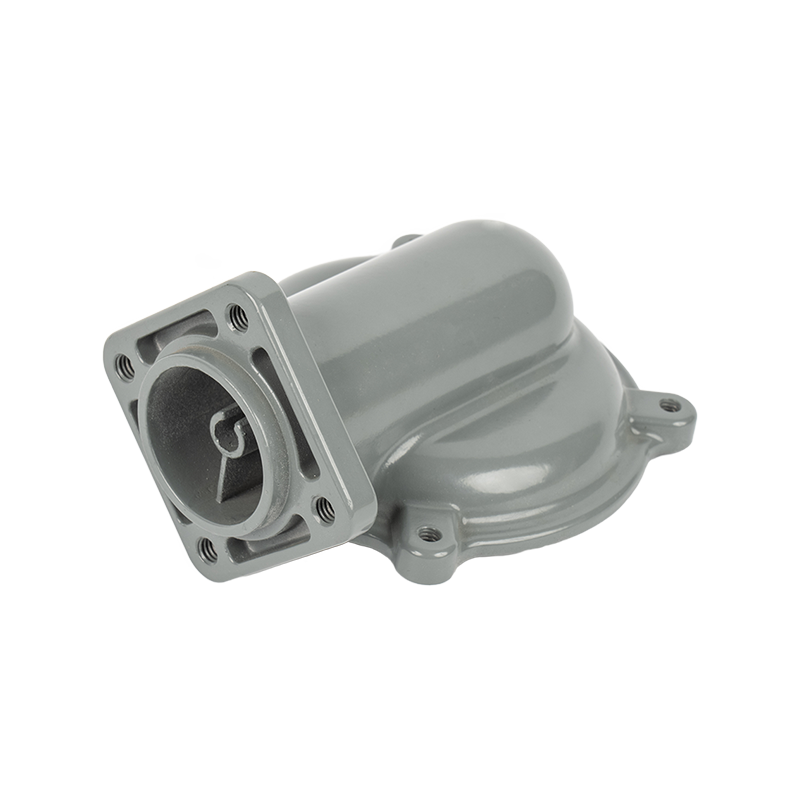

減圧弁

減圧弁は、バネ仕掛けまたはパイロット操作の機構を使用して、下流側の圧力をリアルタイムで感知します。下流の圧力が設定値を下回ると、バルブがさらに開き、より多くの流れが可能になります。下流の圧力が設定値に近づくかそれ以上に上昇すると、バルブが閉じて流量を制限します。この閉ループ動作により、出口圧力が一定範囲内に維持されます。 厳しい公差、通常 ±0.5 ～ ±2 psi 上流の変動に関係なく。

利点 1: 入口の変動に関係なく、一貫した下流圧力

減圧バルブの最も重要な利点の 1 つは、上流側の供給圧力が変動しても、安定した下流側圧力を維持できることです。たとえば、都市給水の圧力は次のように変化する可能性があります。 40 psi および 120 psi 需要サイクルに応じて 1 日を通して稼働します。固定オリフィス リストリクターは、これらの変動を補償しません。入口圧力が上昇すると、下流圧力も比例して上昇します。

減圧バルブはその位置を継続的に調整して、上流の変動を吸収し、安定した出口圧力を供給します。通常、住宅用または軽商業用途では 45 ～ 80 psi に設定されます。これにより、ボイラー、熱交換器、灌漑エミッター、精密スプレー ノズルなどの繊細な下流機器を、圧力による損傷やパフォーマンスの不安定から保護します。

メリット2：下流側の機器や配管の保護

過剰な圧力は、流体システムにおける機器の早期故障、パイプ継手の漏れ、ウォーターハンマー現象の主な原因の 1 つです。固定オリフィス リストリクターは過圧状態を防ぐことはできません。平均流量を低減するだけであり、ピーク圧力スパイクを低減するものではありません。ただし、減圧バルブは下流に送られる最大圧力を積極的に制限し、流量調整器と機器保護装置の両方として機能します。

たとえば、消火システムでは、 スプリンクラー減圧弁 が取り付けられている場合、バルブは各スプリンクラー ヘッドが適切な設計圧力 (通常はヘッドのタイプに応じて 7 ～ 175 psi) で水を受けることを保証します。適切に機能するスプリンクラー減圧弁がないと、高層ビル内の高圧ゾーンにより、スプリンクラー ヘッドが記載されている流量および分配パラメーターを超えて動作し、人命安全性能が損なわれ、時間の経過とともにパイプ疲労が発生する可能性があります。

同じ位置に固定オリフィス制限装置を設置すると、スプリンクラー分岐への平均流量は減少しますが、隣接するフロアまたはゾーンで需要が急増したときに圧力スパイクがヘッドに到達するのを防ぐことはできません。

利点 3: システムのシャットダウンやコンポーネントの交換を必要としない調整可能性

減圧バルブの操作上の主な利点は、その調整機能です。ほとんどの直動式およびパイロット操作式モデルでは、バルブをラインから取り外したりシステムの動作を中断したりすることなく、簡単な調整ネジまたはパイロット レギュレーターを使用して下流側の設定圧力を変更できます。これは、季節、占有レベル、または機器のアップグレードに応じて圧力要件が変化するシステムで特に役立ちます。

固定オリフィス リストリクターには、単一の永久的なオリフィス サイズがあります。システムの圧力降下の要件が変更された場合は、リストリクターを物理的に取り外し、別のサイズと交換する必要があります。このプロセスでは、システムの減圧、追加の労力、ダウンタイムが必要になります。病院の配水や連続製造ラインなどの高可用性システムでは、この柔軟性のなさは運用上重大な問題となります。

• 減圧バルブは通常、次の調整範囲を提供します。 25 ～ 75 psi 単一ユニットでさらに広い
• 一部のパイロット操作モデルは、空気圧または電気アクチュエータによるリモート設定値調整をサポートしています。
• 調整には数分かかります。オリフィスの交換には完全なライン分離と潜在的な排水が必要です

メリット4：エネルギー効率の向上と水の無駄の削減

配電システム内の過圧は、水の消費量とエネルギー使用量を直接的に増加させます。水道事業者からの調査によると、 システム圧力を 10 psi 下げると、漏れ率を 5 ～ 10% 削減できます。 老朽化したパイプネットワーク。減圧バルブはこの減圧を動的かつ正確に実現し、各使用点で必要な圧力のみを供給します。

固定オリフィス リストリクターは、流量の関数としてのみ圧力を低下させます。低流量またはゼロ流量では、オリフィス全体の圧力降下がなくなり、下流の圧力が上流の圧力と等しくなります。これは、夜間などの需要が低い時間帯には、固定オリフィス リストリクターは実質的に圧力保護を提供しないことを意味します。減圧バルブは、流量がゼロの場合でも下流側の圧力を設定値に保持し続け、パイプ継手や機器のシールにストレスを与える可能性のある圧力クリープを防ぎます。

商業用灌漑システムでは、 スプリンクラー減圧弁 はゾーンごとに指定されているため、正しい動作圧力を維持することで、すべてのヘッドにわたって均一な沈殿速度が保証されます。過剰な圧力は霧や風による漂流を引き起こし、水を無駄にします。圧力が不十分だと照射半径が減少し、ドライスポットが発生します。どちらの結果も、変動する需要サイクルにわたって動作する固定オリフィス制限装置では回避できません。

利点 5: 変動する流量条件におけるパフォーマンス

現実世界の流体システムは、単一の一定の流量で動作することはほとんどありません。需要は、時間帯、占有率、プロセス サイクル、および機器の切り替えによって変動します。固定オリフィス リストリクターは、単一の設計流量点を中心に設計されており、設計外の条件では圧力降下性能が大幅に低下します。設計流量の半分では、固定オリフィス全体の圧力降下は設計値の 4 分の 1 に低下します。これは、下流側の圧力が大幅に上昇することを意味します。

減圧バルブは、一貫した下流圧力出力で変動する流量を処理します。システムが 1 つの器具に同時に供給しているか、20 の器具に同時に供給しているかに関係なく、バルブは設定された出口圧力を維持するように調整されます。この性能特性により、減圧バルブは以下の用途に最適です。

• 器具共用多層ビル給水
• バッチまたはサイクリックフローの需要がある産業プロセスライン
• ゾーンごとに作動する消火および灌漑システム
• 複数のアクチュエータが独立して動作する空気圧回路

固定オリフィス リストリクターが引き続き使用できる場合

固定オリフィス制限装置は、特定の限定された用途において役割を果たします。低コスト、コンパクトでメンテナンスも不要です。を備えたシステムでは、 非常に安定した入口圧力、一定の流量、正確な下流圧力制御の必要なし 固定オリフィスは、たとえば、すべての分岐が同一の圧力降下になるように設計されている並列回路における流量平衡装置として、適切に機能します。

ただし、これらの条件は原則ではなく例外です。下流側の圧力精度、機器の保護、需要の変動性、または運用の柔軟性が重要となるあらゆるアプリケーションにとって、減圧バルブは技術的に正しく、よりコスト効率の高い長期的なソリューションです。

固定オリフィス リストリクターに対する減圧バルブの利点は非常に大きく、エンジニアリングの実践全体で十分に文書化されています。アクティブな圧力調整や機器の保護から、エネルギー節約や運用の柔軟性に至るまで、減圧バルブはパッシブなオリフィス デバイスでは再現できない測定可能な性能上の利点をもたらします。を指定するかどうか スプリンクラー減圧弁 防火システム、住宅配管用の直動弁、産業プロセス ライン用のパイロット操作モデルなどの減圧弁は、最新の流体システムに求められる精度、適応性、信頼性を提供します。下流側の圧力の安定性が設計要件であるあらゆるアプリケーションにとって、減圧バルブは単により良い選択肢であるというだけではなく、正しい選択肢です。
